Thiết kế chiếu sáng đường phố là hạng mục kỹ thuật quan trọng trong quy hoạch hạ tầng đô thị, ảnh hưởng trực tiếp đến an toàn giao thông, mỹ quan kiến trúc và hiệu quả sử dụng năng lượng lâu dài. Một phương án thiết kế đúng tiêu chuẩn không chỉ đảm bảo độ rọi và độ đồng đều ánh sáng, mà còn tối ưu vị trí cột đèn, công suất đèn LED và hệ thống cấp điện vận hành ổn định. Vậy thiết kế chiếu sáng đường phố cần tuân thủ những nguyên tắc nào và đóng vai trò gì trong tổng thể hệ thống chiếu sáng đô thị?
Nội dung bài viết

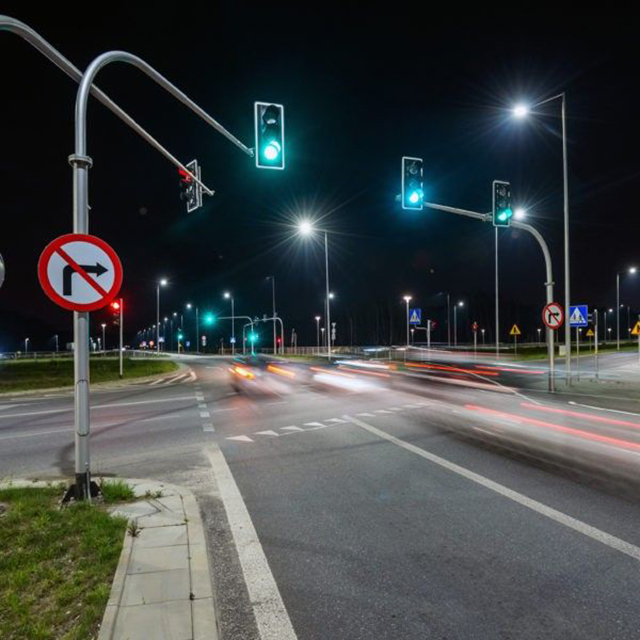

Thiết kế chiếu sáng đường phố là gì? Vai trò trong chiếu sáng đô thị
Thiết kế chiếu sáng đường phố là quá trình tính toán, lựa chọn và bố trí hệ thống đèn, cột đèn và nguồn cấp điện nhằm đảm bảo các yêu cầu về kỹ thuật chiếu sáng cho từng loại đường giao thông. Đây không chỉ là việc “lắp đèn cho sáng”, mà là một bài toán tổng hợp giữa quang học, điện kỹ thuật, giao thông và quy hoạch đô thị.
Trong tổng thể chiếu sáng đô thị, chiếu sáng đường phố chiếm tỷ trọng lớn nhất về công suất và phạm vi triển khai. Nó quyết định mức độ an toàn khi tham gia giao thông ban đêm, khả năng nhận diện biển báo, vật cản và cả cảm nhận an ninh của người dân.
Một phương án thiết kế đạt chuẩn phải đảm bảo:
-
Đủ độ rọi theo cấp đường
-
Phân bố ánh sáng đồng đều
-
Hạn chế chói lóa gây mất an toàn
-
Tiết kiệm điện năng và chi phí vận hành
Ngoài yếu tố kỹ thuật, thiết kế chiếu sáng đường phố còn góp phần định hình hình ảnh đô thị. Việc lựa chọn đèn chiếu sáng đô thị, kiểu dáng cột đèn và nhiệt độ màu ánh sáng cần phù hợp với định hướng kiến trúc của từng khu vực, từ trung tâm hành chính, khu dân cư đến trục giao thông chính.
Trong bối cảnh hiện nay, khi các thành phố hướng đến mô hình đô thị thông minh, thiết kế chiếu sáng đường phố không còn là hệ thống độc lập mà trở thành một phần của hệ thống chiếu sáng đô thị tích hợp – có khả năng điều khiển, giám sát và quản lý điện năng tập trung.
Tiêu chuẩn thiết kế chiếu sáng đường phố cần tuân thủ
Để một phương án thiết kế chiếu sáng đường phố được nghiệm thu và vận hành ổn định lâu dài, yếu tố tiên quyết là phải bám sát hệ thống tiêu chuẩn kỹ thuật hiện hành. Đây là cơ sở để xác định mức chiếu sáng phù hợp, đảm bảo an toàn giao thông và tối ưu chi phí đầu tư.
Xác định cấp chiếu sáng theo loại đường
Trước khi tính toán đèn và cột đèn, cần phân loại chính xác tuyến đường: cao tốc, quốc lộ, đường trục chính đô thị, đường nhánh hay đường khu dân cư. Mỗi loại đường tương ứng với một cấp chiếu sáng khác nhau, phụ thuộc vào tốc độ thiết kế và mật độ lưu thông. Nếu xác định sai cấp ngay từ đầu, toàn bộ phương án phía sau sẽ không đạt chuẩn hoặc gây lãng phí công suất.
Yêu cầu về độ rọi và độ đồng đều
Độ rọi trung bình (Lux) là thông số cơ bản trong thiết kế chiếu sáng đường phố. Tuy nhiên, không chỉ đạt đủ Lux là đủ.
Hệ thống phải đảm bảo độ đồng đều ánh sáng trên toàn bộ mặt đường. Khi ánh sáng phân bố không đều, sẽ xuất hiện vùng sáng – tối xen kẽ, ảnh hưởng trực tiếp đến khả năng quan sát của người điều khiển phương tiện.
Vì vậy, trong tính toán thiết kế, khoảng cách cột đèn, chiều cao lắp đặt và góc phân bố quang phải được tối ưu đồng thời, không thể tách rời từng yếu tố riêng lẻ.
Kiểm soát độ chói và chống chói lóa
Đối với các tuyến đường chính có tốc độ cao, độ chói mặt đường là chỉ số quan trọng hơn cả độ rọi. Thiết kế cần kiểm soát ánh sáng hắt ngang tầm mắt người lái xe, tránh hiện tượng chói lóa làm giảm khả năng nhận diện vật cản. Đây là lý do vì sao việc lựa chọn đúng quang học của đèn chiếu sáng đô thị đóng vai trò quyết định.

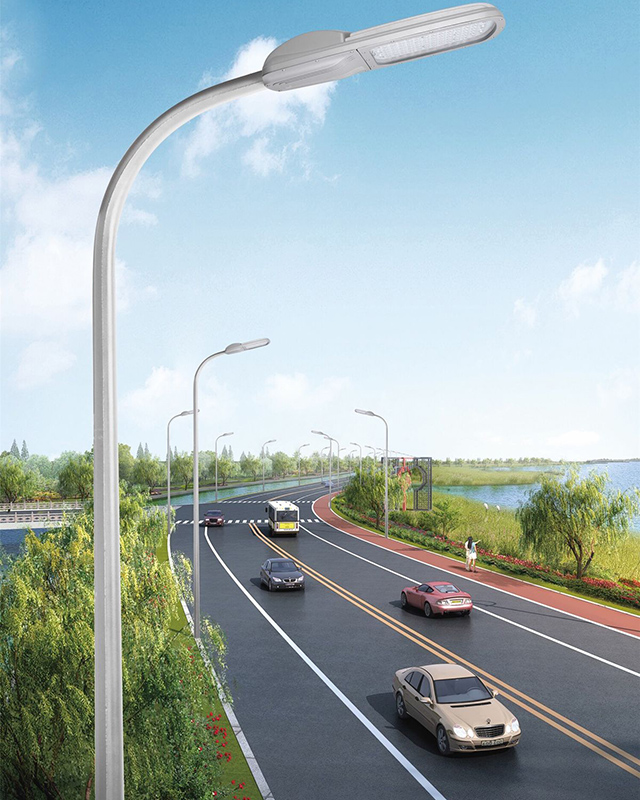

Tiêu chuẩn đối với đèn LED chiếu sáng đô thị
Đèn LED sử dụng trong hệ thống chiếu sáng đô thị phải đáp ứng yêu cầu về hiệu suất phát quang cao, tuổi thọ dài và suy giảm quang thông thấp, cấp bảo vệ IP phù hợp môi trường ngoài trời. Khi thiết kế, cần tính đến hệ số bảo trì để đảm bảo sau nhiều năm vận hành, hệ thống vẫn đạt mức chiếu sáng theo tiêu chuẩn ban đầu.
Yêu cầu về an toàn điện trong bản vẽ thiết kế
Bên cạnh tính toán chiếu sáng, bản vẽ thiết kế điện chiếu sáng đường phố phải thể hiện rõ phương án cấp nguồn, tiết diện dây dẫn, nối đất an toàn và bảo vệ chống quá tải.
Hệ thống điện ngoài trời chịu tác động của mưa bão, sét lan truyền và môi trường ẩm ướt, vì vậy phần thiết kế điện không thể làm sơ sài hoặc chỉ mang tính hình thức.
Tìm hiểu quy trình thiết kế chiếu sáng đường phố
Thiết kế chiếu sáng đường phố không thể làm theo kinh nghiệm cảm tính. Đây là một quy trình kỹ thuật có trình tự rõ ràng, trong đó mỗi bước đều ảnh hưởng trực tiếp đến độ chính xác của toàn bộ hệ thống chiếu sáng đô thị. Nếu bỏ qua hoặc làm sơ sài một khâu, phương án cuối cùng rất dễ sai lệch so với thực tế vận hành.
Khảo sát hiện trạng và thu thập dữ liệu đầu vào
Bước đầu tiên luôn là khảo sát thực địa. Kỹ sư cần ghi nhận đầy đủ chiều rộng mặt đường, số làn xe, dải phân cách, vỉa hè, hệ thống hạ tầng kỹ thuật ngầm và nổi. Đồng thời phải đánh giá lưu lượng giao thông, tốc độ khai thác trung bình và đặc điểm môi trường xung quanh.
Việc khảo sát không chỉ để “biết đường rộng bao nhiêu”, mà nhằm xác định chính xác cấp chiếu sáng và điều kiện lắp đặt thực tế. Ví dụ, tuyến đường có nhiều cây xanh hoặc công trình cao tầng hai bên sẽ ảnh hưởng đến phân bố ánh sáng và vị trí đặt cột đèn.
Nếu dữ liệu đầu vào không chính xác, các bước tính toán phía sau dù chuẩn về lý thuyết cũng sẽ thiếu tính khả thi.
Xác định cấp chiếu sáng và chỉ tiêu kỹ thuật
Sau khi có dữ liệu khảo sát, bước tiếp theo là xác định cấp chiếu sáng theo tiêu chuẩn áp dụng. Cấp chiếu sáng quyết định mức độ rọi, độ chói và độ đồng đều cần đạt được.
Tại bước này, kỹ sư phải làm rõ mục tiêu thiết kế: ưu tiên độ chói hay độ rọi, yêu cầu nhận diện biển báo ra sao, có cần tính toán hệ số bảo trì cho 5 năm hay 10 năm vận hành. Việc xác định rõ ngay từ đầu giúp tránh tình trạng phải điều chỉnh phương án nhiều lần.
Tính toán bố trí đèn và khoảng cách cột
Đây là bước quan trọng nhất trong thiết kế chiếu sáng đường phố. Dựa trên cấp chiếu sáng đã xác định, kỹ sư sẽ lựa chọn chiều cao cột, kiểu bố trí (một bên, hai bên so le hoặc đối diện) và khoảng cách giữa các cột.
Khoảng cách cột không thể chọn theo cảm tính. Nó phụ thuộc vào công suất đèn, quang thông, góc phân bố ánh sáng và chiều rộng mặt đường. Nếu đặt cột quá thưa, độ đồng đều sẽ không đạt. Nếu đặt quá dày, chi phí đầu tư tăng cao và lãng phí năng lượng.
Tại bước này thường sử dụng phần mềm mô phỏng chiếu sáng để kiểm tra phân bố ánh sáng trên mặt đường trước khi chốt phương án.
Lựa chọn đèn chiếu sáng đô thị phù hợp
Sau khi có phương án bố trí sơ bộ, việc lựa chọn đèn LED chiếu sáng đô thị phải dựa trên đặc tính quang học cụ thể, không chỉ nhìn vào công suất.
Cần kiểm tra đường cong phân bố cường độ sáng, hiệu suất phát quang và khả năng duy trì quang thông theo thời gian. Đèn phải phù hợp với chiều cao lắp đặt đã tính toán. Nếu thay đổi loại đèn sau khi đã chốt bố trí cột, toàn bộ phương án có thể phải tính lại từ đầu.
Thiết kế hệ thống cấp điện và điều khiển
Khi phần chiếu sáng đã ổn định, bước tiếp theo là hoàn thiện bản vẽ thiết kế điện chiếu sáng đường phố. Phần này bao gồm tính toán tiết diện dây dẫn, phân pha tải, bố trí tủ điều khiển và phương án bảo vệ an toàn.
Hệ thống cấp điện phải đảm bảo sụt áp nằm trong giới hạn cho phép và có khả năng vận hành ổn định trong điều kiện thời tiết khắc nghiệt. Đồng thời, phương án điều khiển cần tính đến khả năng tích hợp quản lý chiếu sáng đô thị tập trung trong tương lai.
Hoàn thiện hồ sơ kỹ thuật và bản vẽ thi công
Bước cuối cùng là tổng hợp toàn bộ tính toán thành hồ sơ hoàn chỉnh, bao gồm thuyết minh kỹ thuật, bảng tính chiếu sáng, mặt bằng bố trí cột đèn và sơ đồ cấp điện. Một bộ hồ sơ tốt không chỉ để thi công mà còn phục vụ công tác quản lý điện chiếu sáng đô thị về sau. Nếu hồ sơ thiếu chi tiết, việc bảo trì, thay thế hoặc nâng cấp hệ thống sẽ gặp nhiều khó khăn.
Các thành phần chính trong hệ thống chiếu sáng đô thị
Một phương án thiết kế chiếu sáng đường phố hoàn chỉnh không chỉ dừng ở việc tính đủ Lux trên mặt đường. Đằng sau đó là cả một hệ thống chiếu sáng đô thị gồm nhiều thành phần liên kết chặt chẽ với nhau. Khi thiết kế, từng cấu phần phải được xem xét đồng bộ ngay từ đầu để tránh tình trạng “thi công xong mới phát sinh bất cập”.
Đèn LED chiếu sáng đô thị
Đèn là thiết bị trực tiếp tạo ra ánh sáng, nhưng trong thiết kế kỹ thuật, điều quan trọng nhất không phải là công suất mà là đặc tính quang học.
Kỹ sư cần quan tâm đến quang thông thực tế, hiệu suất phát quang và đường cong phân bố cường độ sáng. Một bộ đèn 150W có thể không phù hợp nếu góc chiếu không tương thích với chiều rộng mặt đường hoặc chiều cao lắp đặt. Ngược lại, một bộ đèn công suất thấp hơn nhưng phân bố ánh sáng tối ưu có thể cho kết quả đồng đều và tiết kiệm hơn.
Ngoài yếu tố chiếu sáng, đèn LED chiếu sáng đô thị phải đáp ứng yêu cầu về độ bền cơ học, khả năng chống bụi nước và tản nhiệt tốt để duy trì quang thông ổn định trong nhiều năm vận hành. Khi thiết kế, cần tính đến suy giảm quang thông theo thời gian thay vì chỉ dựa vào thông số ban đầu của nhà sản xuất.
Cột đèn chiếu sáng đô thị
Cột đèn không đơn thuần là kết cấu đỡ bộ đèn mà là yếu tố ảnh hưởng trực tiếp đến hiệu quả chiếu sáng. Chiều cao cột quyết định phạm vi phủ sáng và khoảng cách bố trí giữa các điểm đèn.
Trong thiết kế chiếu sáng đường phố, việc lựa chọn chiều cao cột phải dựa trên chiều rộng mặt đường, loại đèn sử dụng và phương án bố trí một bên hay hai bên. Nếu chiều cao không phù hợp, ánh sáng sẽ tập trung quá nhiều ở trung tâm hoặc bị thiếu sáng ở rìa đường.
Bên cạnh đó, cột đèn còn phải đảm bảo yêu cầu chịu lực gió, chống ăn mòn và an toàn điện. Phần móng cột cũng cần được tính toán kỹ trong bản vẽ thiết kế điện chiếu sáng đường phố để tránh lún nghiêng sau thời gian vận hành.
Hệ thống cấp điện và tủ điều khiển
Hệ thống cấp điện là “xương sống” giúp toàn bộ hệ thống chiếu sáng đô thị hoạt động ổn định. Thiết kế phải đảm bảo phân bổ tải hợp lý giữa các pha, hạn chế sụt áp cuối tuyến và có phương án bảo vệ khi xảy ra sự cố.
Tủ điều khiển không chỉ thực hiện đóng cắt theo thời gian mà còn có thể tích hợp các giải pháp quản lý điện chiếu sáng đô thị hiện đại. Trong các dự án mới, xu hướng là thiết kế sẵn khả năng mở rộng để kết nối về trung tâm điều khiển tập trung, thay vì chỉ dừng ở hệ thống đóng cắt cơ bản.
Hệ thống quản lý chiếu sáng đô thị
Trong bối cảnh đô thị phát triển theo hướng thông minh, quản lý chiếu sáng đô thị ngày càng đóng vai trò quan trọng. Thay vì vận hành thủ công hoặc hẹn giờ cố định, hệ thống có thể điều chỉnh công suất theo khung giờ, giám sát trạng thái từng điểm đèn và cảnh báo sự cố theo thời gian thực.
Khi thiết kế ngay từ đầu có tính đến giải pháp quản lý, chủ đầu tư sẽ dễ dàng nâng cấp trong tương lai mà không phải cải tạo lại toàn bộ hạ tầng điện. Đây là yếu tố giúp tối ưu chi phí vòng đời của dự án, thay vì chỉ nhìn vào chi phí đầu tư ban đầu.
Những lỗi thường gặp khi thiết kế chiếu sáng đường phố
Trong thực tế, nhiều dự án thiết kế chiếu sáng đường phố không gặp vấn đề ở thiết bị mà sai ngay từ khâu tính toán ban đầu. Những sai sót này thường không bộc lộ ngay khi nghiệm thu, nhưng sau một thời gian vận hành sẽ phát sinh bất cập và tốn kém chi phí khắc phục.
Thứ nhất là xác định sai cấp chiếu sáng: Khi đánh giá chưa đúng lưu lượng giao thông hoặc tốc độ khai thác, phương án thiết kế có thể chọn mức chiếu sáng thấp hơn yêu cầu. Hệ quả là độ rọi không đủ, độ đồng đều kém và phải bổ sung thêm điểm đèn sau khi đã thi công. Ngược lại, nếu chọn cấp quá cao sẽ gây dư công suất và lãng phí điện năng trong toàn bộ vòng đời hệ thống.
Thứ hai là bố trí khoảng cách cột theo kinh nghiệm: Việc đặt cột theo “khoảng cách quen thuộc” mà không dựa trên mô phỏng quang học dễ dẫn đến mặt đường xuất hiện vùng sáng – tối xen kẽ. Dù độ rọi trung bình đạt chuẩn, hệ thống vẫn không đảm bảo độ đồng đều theo tiêu chuẩn thiết kế chiếu sáng đường phố.
Thứ ba là bỏ qua hệ số suy giảm quang thông: Đèn LED chiếu sáng đô thị sẽ giảm quang thông theo thời gian. Nếu không tính hệ số bảo trì ngay từ đầu, sau vài năm vận hành, mức chiếu sáng thực tế sẽ thấp hơn tiêu chuẩn thiết kế ban đầu.
Thứ tư là tính toán điện chưa đầy đủ: Một số bản vẽ thiết kế điện chiếu sáng đường phố chưa tính kỹ sụt áp cuối tuyến hoặc phân pha tải chưa hợp lý. Điều này có thể gây chênh lệch độ sáng giữa các đoạn đường và làm tăng nguy cơ quá tải cục bộ.
Cuối cùng là thiếu tầm nhìn về quản lý dài hạn: Nhiều dự án chỉ thiết kế để “đủ sáng” mà chưa tính đến khả năng tích hợp hệ thống quản lý chiếu sáng đô thị tập trung. Khi cần nâng cấp điều khiển thông minh hoặc giám sát từ xa, chủ đầu tư phải cải tạo lại hạ tầng, gây phát sinh chi phí lớn.
Giải pháp tối ưu chi phí và hiệu quả vận hành trong hệ thống chiếu sáng đô thị
Một phương án thiết kế chiếu sáng đường phố hiệu quả không chỉ dừng lại ở việc đạt tiêu chuẩn kỹ thuật tại thời điểm nghiệm thu. Điều quan trọng hơn là hệ thống phải vận hành ổn định, tiết kiệm và dễ quản lý trong suốt vòng đời khai thác.
Trước hết, tối ưu chi phí không đồng nghĩa với việc cắt giảm công suất đèn. Giải pháp bền vững là tối ưu phân bố ánh sáng để giảm số lượng cột nhưng vẫn đảm bảo độ đồng đều theo tiêu chuẩn. Khi lựa chọn đúng quang học của đèn LED chiếu sáng đô thị, khoảng cách cột có thể được tính toán hợp lý hơn, từ đó giảm chi phí đầu tư hạ tầng mà không ảnh hưởng đến chất lượng chiếu sáng.
Bên cạnh đó, cần tính toán vòng đời hệ thống ngay từ giai đoạn thiết kế. Việc lựa chọn đèn có hiệu suất phát quang cao, suy giảm quang thông thấp và tản nhiệt tốt sẽ giúp giảm chi phí bảo trì và thay thế trong nhiều năm. Nếu chỉ nhìn vào giá thiết bị ban đầu mà bỏ qua hiệu suất và tuổi thọ, tổng chi phí vận hành của hệ thống chiếu sáng đô thị sẽ tăng lên đáng kể.
Một yếu tố quan trọng khác là thiết kế sẵn khả năng tích hợp quản lý chiếu sáng đô thị tập trung. Khi hệ thống có thể điều chỉnh công suất theo khung giờ hoặc theo lưu lượng thực tế, mức tiêu thụ điện sẽ được tối ưu mà vẫn đảm bảo an toàn giao thông. Đây là hướng đi cần được tính đến ngay trong bản vẽ thiết kế điện chiếu sáng đường phố thay vì bổ sung sau khi hệ thống đã hoàn thiện.
Cuối cùng, tối ưu vận hành còn nằm ở việc đồng bộ giữa phần chiếu sáng và phần điện. Tính toán hợp lý tiết diện dây dẫn, phân pha cân bằng tải và kiểm soát sụt áp sẽ giúp hệ thống hoạt động ổn định, hạn chế sự cố và kéo dài tuổi thọ thiết bị.

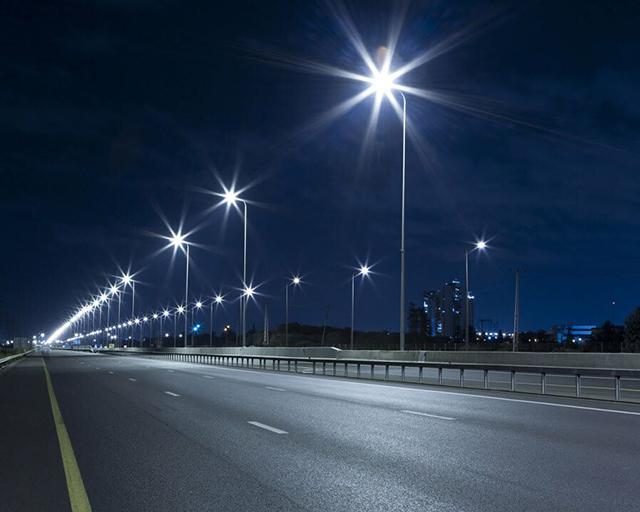

An Phước Smartlight – Đơn vị thiết kế chiếu sáng chuyên nghiệp
Chiếu sáng đường phố không đơn thuần là lắp đặt đèn LED. Đây là một hệ thống kỹ thuật tổng thể bao gồm tính toán quang thông, độ rọi, độ đồng đều, chỉ số hoàn màu, kiểm soát chói lóa và tối ưu tiêu thụ điện năng theo từng cấp đường. Nếu thiết kế sai, hậu quả không chỉ là lãng phí ngân sách mà còn ảnh hưởng trực tiếp đến an toàn giao thông và mỹ quan đô thị.
Với kinh nghiệm triển khai nhiều dự án chiếu sáng hạ tầng, khu đô thị và trục giao thông, An Phước Smartlight cung cấp giải pháp chiếu sáng đường phố đồng bộ từ khâu khảo sát, thiết kế chiếu sáng theo tiêu chuẩn, lựa chọn thiết bị phù hợp đến thi công và bảo trì hệ thống. Các giải pháp tập trung vào ba yếu tố cốt lõi: tiết kiệm điện năng, độ bền vận hành dài hạn và tối ưu hiệu quả chiếu sáng thực tế.
Đặc biệt, hệ thống đèn LED đường phố do An Phước Smartlight tư vấn đều đảm bảo các tiêu chuẩn kỹ thuật về phân bố ánh sáng, cấp bảo vệ IP, chống sét lan truyền và tuổi thọ cao, giúp chủ đầu tư yên tâm trong quá trình khai thác lâu dài.
Nếu bạn đang tìm kiếm một đơn vị thiết kế – thi công chiếu sáng đường phố bài bản, tối ưu chi phí và đảm bảo tiêu chuẩn kỹ thuật, An Phước Smartlight sẵn sàng đồng hành cùng bạn từ bản vẽ đến thực tế vận hành.
