Trong các bảng mạch điện tử hiện đại thì diode bán dẫn (hay đi ốt bán dẫn) là một linh kiện điện tử thụ động không thể thiếu. Đặc biệt trong ngành công nghiệp thiết kế và chiếu sáng không gian. Sự phát triển của diot bán dẫn phát quang Led đã tạo ra một cuộc cách mạng lớn về tiết kiệm năng lượng và nâng cao chất lượng ánh sáng.

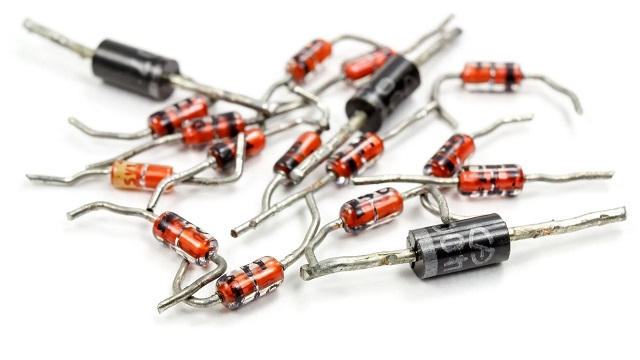

Diot bán dẫn đóng vai trò rất quan trọng trong công nghệ Led
Nội dung bài viết
Khái niệm và cấu tạo của diode bán dẫn
Đi ốt bán dẫn – Semiconductor Diode là một linh kiện điện tử bán dẫn phi tuyến. Chức năng cốt lõi của nó là chỉ cho phép dòng điện đi qua theo một chiều duy nhất và ngăn chặn dòng điện chạy theo chiều ngược lại. Đặc tính này có được nhờ vào sự sắp xếp tinh vi của các chất bán dẫn bên trong vật liệu.
Trên thị trường hiện nay có rất nhiều loại linh kiện khác nhau được ứng dụng tùy theo mục đích: điốt chỉnh lưu thông thường, điốt ổn áp. Nổi bật nhất là điốt phát quang đèn Led trái tim của các hệ thống chiếu sáng thông minh, chiếu sáng cảnh quan và thương mại cao cấp.
Chi tiết cấu tạo của diode bán dẫn
Nhiều người thắc mắc cấu tạo của diot gồm những thành phần nào mà có thể kiểm soát dòng điện ưu việt đến vậy. Thực chất, cấu tạo diode bán dẫn không quá phức tạp nhưng đòi hỏi độ chính xác cao.
Về cơ bản, cấu tạo của điốt bao gồm hai tấm bán dẫn loại P và loại N được ghép tiếp giáp với nhau. Khối tiếp giáp P&N này được bảo vệ trong một lớp vỏ và nối ra ngoài thông qua hai chân kim loại:
- Anode (Cực dương): Được nối trực tiếp với khối bán dẫn loại P.
- Cathode (Cực âm): Được nối trực tiếp với khối bán dẫn loại N.
Để tối ưu hóa cấu tạo đi ốt các nhà sản xuất hiện nay chủ yếu sử dụng vật liệu bán dẫn từ Silic. Trong một số thiết kế mạch đặc thù: Germanium hoặc Selen cũng được đưa vào để hoàn thiện cấu tạo của diode bán dẫn giúp thiết bị chịu được nhiệt độ và điện áp đa dạng.

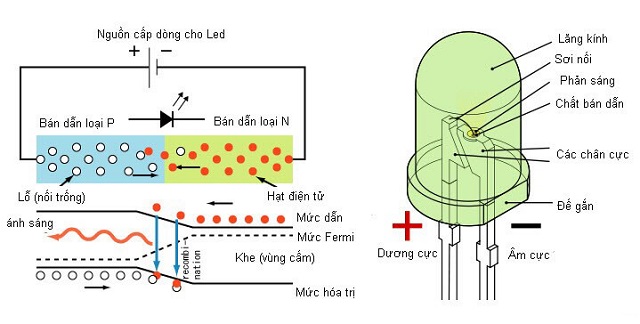

Cấu tạo cơ bản của Diot bán dẫn
Nguyên lý hoạt động của diot bán dẫn
Dựa trên cấu tạo diot với khối tiếp giáp P-N, nguyên lý hoạt động của linh kiện này dựa trên sự di chuyển của các hạt tải điện:
- Khối bán dẫn P chứa nhiều lỗ trống (mang điện dương) trong khi khối N chứa các electron tự do (mang điện âm). Tại bề mặt tiếp giáp, các electron có xu hướng tràn sang lấp đầy lỗ trống, tạo ra một khu vực trung hòa về điện. Vùng này có đặc điểm là cách điện cực tốt.
- Nếu ta cấp điện áp dương vào Anode và điện áp âm vào Cathode lực điện trường bên ngoài sẽ thắng điện áp của vùng nghèo. Các electron dễ dàng vượt qua rào cản, tạo thành dòng điện chạy qua đi ốt bán dẫn.
- Nếu cấp điện áp ngược lại, khu vực trung hòa về điện sẽ bị kéo rộng ra ngăn cản hoàn toàn sự di chuyển của các hạt tải điện khiến dòng điện không thể đi qua mạch.
Trong quá trình các điện tích gặp nhau ở bề mặt tiếp giáp, chúng giải phóng năng lượng. Tùy thuộc vào vật liệu, năng lượng này có thể phát ra dưới dạng ánh sáng nhìn thấy được – đây chính là nguyên lý cốt lõi của đèn Led.

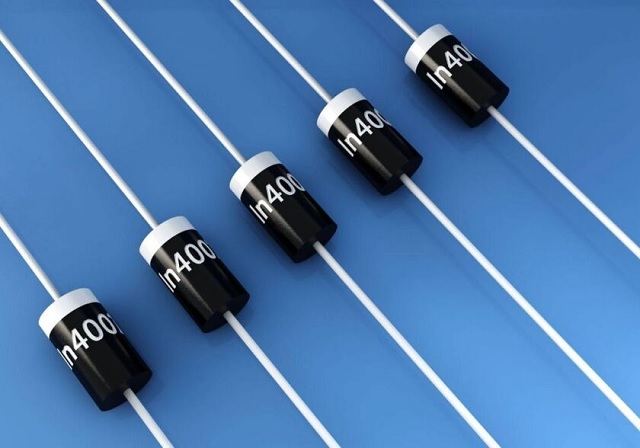

Cấu tạo đi ốt chủ yếu sử dụng vật liệu nền là Silic (Si)
Công dụng của điôt trong đời sống và công nghệ chiếu sáng thông minh
Công dụng của điôt trải dài trên mọi lĩnh vực của đời sống hiện đại. Tuy nhiên, chúng ta có thể nhóm lại thành những ứng dụng cốt lõi mang lại giá trị lớn nhất:
Chỉnh lưu dòng điện và bảo vệ mạch
Với đặc tính chỉ cho dòng điện đi qua một chiều nên diode bán dẫn được ứng dụng làm bộ chỉnh lưu trong các adapter nguồn. Biến dòng điện xoay chiều (AC) 220V từ mạng lưới điện quốc gia thành dòng điện một chiều (DC) an toàn để nuôi các thiết bị điện tử như tivi, máy tính, điện thoại. Ngoài ra, chúng còn được dùng làm van một chiều để bảo vệ các mạch điện nhạy cảm khỏi hiện tượng cấp ngược cực, tránh chập cháy nổ.
Ứng dụng làm công tắc điện tử
Do sự thay đổi nội trở rất lớn giữa trạng thái phân cực thuận dẫn điện và phân cực ngược không dẫn nên đi ốt được sử dụng như những công tắc điện tử tự động. Chúng có tốc độ đóng/ngắt lên tới hàng triệu lần mỗi giây, phục vụ cho các hệ thống điều khiển tự động hóa và truyền tải tín hiệu viễn thông.
Bước tiến mới trong công nghệ chiếu sáng kiến trúc đèn Led
Các chip Led thực chất là những diot bán dẫn siêu nhỏ. Khi có dòng điện chạy qua, thay vì tỏa nhiệt như bóng sợi đốt truyền thống. Chúng giải phóng năng lượng dưới dạng quang năng.
Việc làm chủ công nghệ vật liệu bán dẫn trong chip Led đã giúp các chuyên gia thiết kế ánh sáng giải quyết được những bài toán hóc búa nhất:
- Tối ưu hóa quang thông: Chip Led bán dẫn tạo ra lượng ánh sáng vượt trội với mức tiêu thụ điện năng cực thấp, giúp tiết kiệm đến 80% điện năng so với công nghệ cũ.
- Kiểm soát chất lượng ánh sáng (CRI & CCT): Bằng cách điều chỉnh thành phần tạp chất trong cấu tạo của diode bán dẫn, nhà sản xuất có thể tạo ra ánh sáng với nhiệt độ màu (CCT) đa dạng từ vàng ấm đến trắng lạnh.
Đồng thời, công nghệ diode cao cấp cho phép chỉ số hoàn màu (CRI) đạt mức >90, phản ánh màu sắc vật thể trung thực, sắc nét. Đây là yếu tố sống còn trong chiếu sáng thương mại, không gian phòng khách, phòng ngủ cao cấp hay chiếu sáng mặt đứng tòa nhà.
- Độ bền bỉ và tản nhiệt: Vì cấu trúc ở dạng rắn và không sử dụng dây tóc dễ đứt, đèn Led bán dẫn có tuổi thọ lên tới 50.000 giờ hoạt động ổn định trong nhiều điều kiện thời tiết khắc nghiệt.

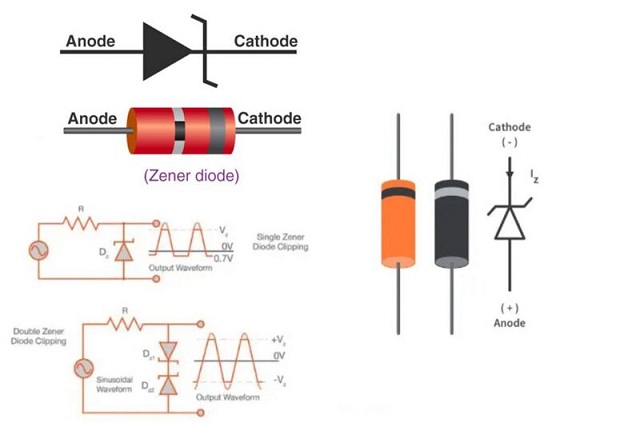

Diot bán dẫn ứng dụng rộng rãi trong nhiều lĩnh vực
Các loại Diode bán dẫn phổ biến trên thị trường
Nhờ sự linh hoạt trong cấu tạo, các nhà khoa học đã phát triển ra nhiều loại diot bán dẫn khác nhau như:
- Diode chỉnh lưu: Chuyên dùng để biến đổi dòng điện xoay chiều thành một chiều.
- Đi ốt ổn áp: Có khả năng hoạt động ở chế độ phân cực ngược để ghim và ổn định mức điện áp cho mạch.
- Diode Schottky: Nổi bật với tốc độ đóng ngắt cực nhanh và điện áp rơi thấp, dùng nhiều trong các mạch tần số cao.
- Diode phát quang: Biến thể mang tính cách mạng nhất, ứng dụng tính chất phát ra các photon ánh sáng khi các electron và lỗ trống kết hợp với nhau.

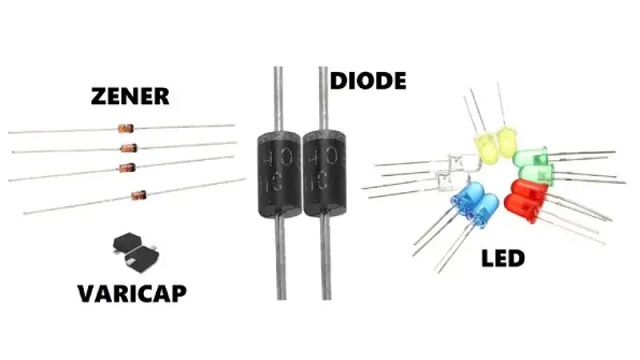

Phân loại diot bán dẫn giúp phục vụ nhu cầu sử dụng phù hợp
Qua bài viết trên chúng ta có thể thấy tầm quan trọng của Diot bán dẫn. Sự phát triển của công nghệ bán dẫn chính là chiếc chìa khóa vạn năng mở ra kỷ nguyên chiếu sáng Led hiện đại, mang lại chất lượng ánh sáng hoàn hảo và khả năng tiết kiệm năng lượng vượt trội.
